位置度的定義
位置度是一個或多個尺寸要素相對于另一個尺寸要素、一個或多個基準的位置關系。
位置度公差定義了一個尺寸要素的中心點、軸線或中心面允許偏離理論理論位置的區域（公差帶），可用MMC（最大實體原則），LMC（最小實體原則）、RFS（獨立原則）修正符。
位置度的公差帶形狀
位置度公差帶形狀通常有以下三類：
1.雙向矩形公差帶
2.圓形或圓柱形公差帶（φ）--最為常見
3.球形公差帶（Sφ）

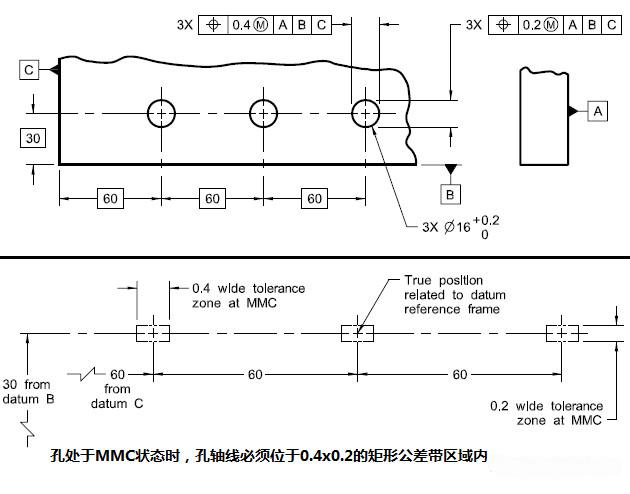

1.雙向矩形公差帶

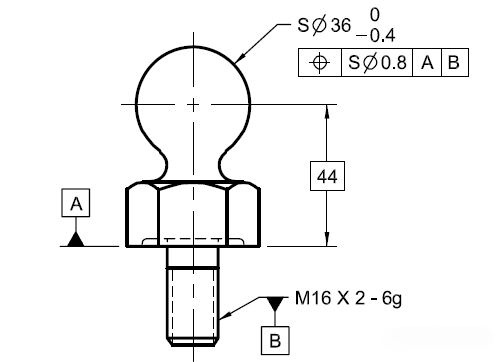

3.球形公差帶
位置度的應用類型
根據位置度被評價要素及基準要素的數量和復雜程度，位置度的應用分為4類：

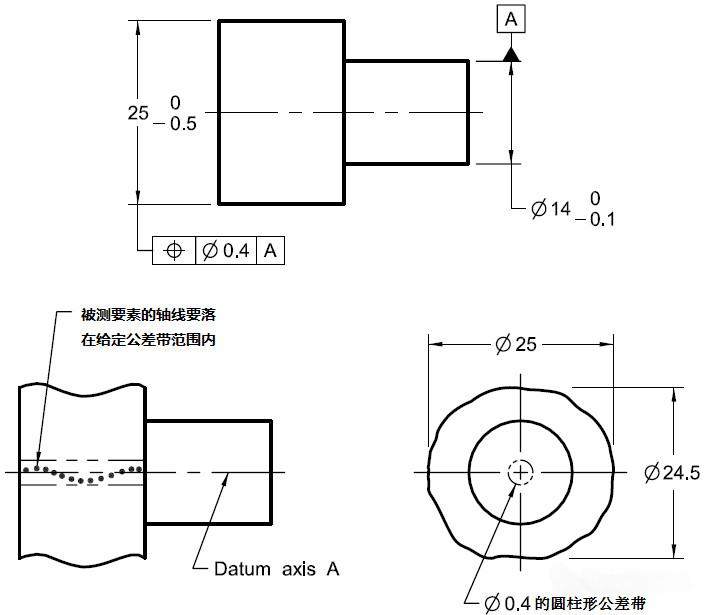

1、單個要素在給定基準下的位置度；

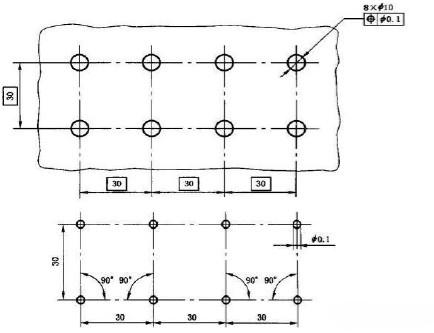

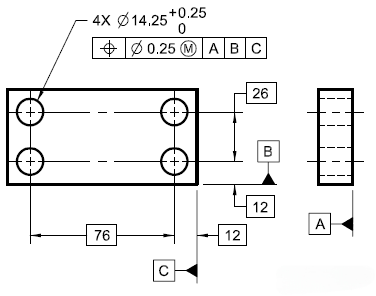

2、多個陣列要素在給定基準下的位置度；
3、相對位置度
- 對于不帶基準的多個陣列要素的相對位置度，其只控制陣列要素之間的相對位置；
- 對于帶有不完全基準的陣列要素的位置度，也間接控制陣列要素間的相對位置，如下圖，兩個孔相對于A基準的φ0.01的位置度表示的公差帶是兩個φ0.01的圓柱形公差帶，公差帶軸線互相平行，距離為40，且垂直于A基準；

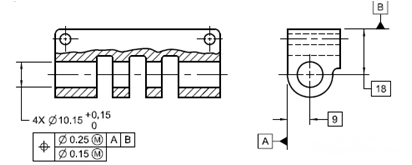

- 復合位置度的第二行，也控制被測要素間的相對位置度。如下圖，該復合位置度第二行表示控制4個同軸孔的相對位置度。公差帶是一個φ0.15的圓柱形，4個被測孔的軸線都位于φ0.15的公差帶內才合格；

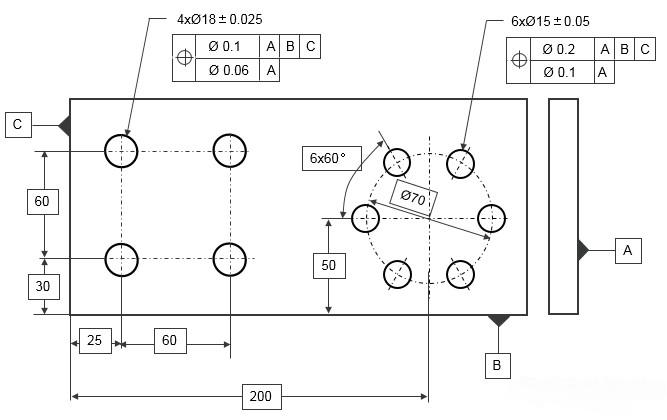

4、組合位置度
組合位置度：提供了對被測要素的多個位置度公差控制要求，同時控制了陣列要素的位置及陣列各要素的相對位置；
組合位置度的特點：
-
公差框格的每一行都必須有位置度公差符號；
-
每一行的參照基準不允許完全重復上一行的參照基準；
-
下公差框的公差值要小于上公差框的公差值。
-
每一行既控制位置也控制方向，每一行都必須單獨測量驗證；
-
在不完全基準下，如果評價對象是要素組，還間接控制了要素之間的相對位置；

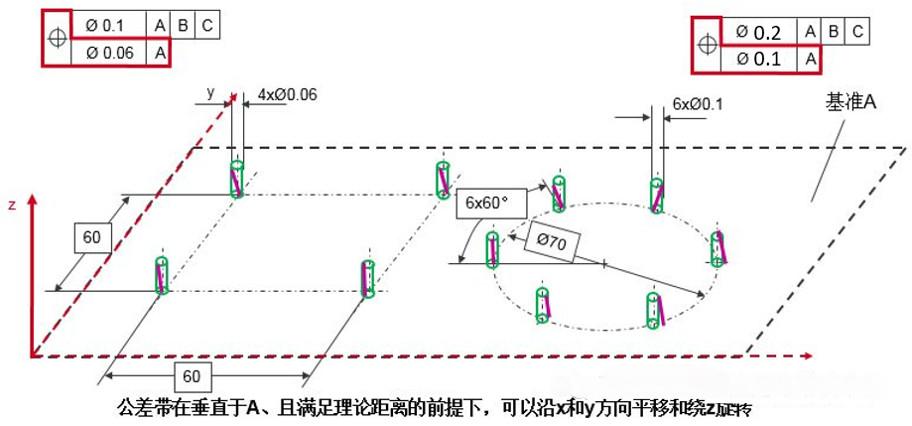

組合位置度的公差帶解釋：
5、復合位置度
復合位置度公差，控制尺寸要素陣列相對基準的定位與定向，以及尺寸要素之間的定位；
復合位置度公差控制框只需一個位置度符號：
-
第一行控制定位、定向；
-
其他行只定方向不定位置；
上框格控制“要素陣列”整體的位置和方向公差，即包括旋轉和平移自由度，并保證各要素間的相對位置，與傳統位置度的定義完全一致，公差值較大。
下框格控制“要素陣列”整體的方向，不含位置，并保證各要素間的相對位置，公差值較小。

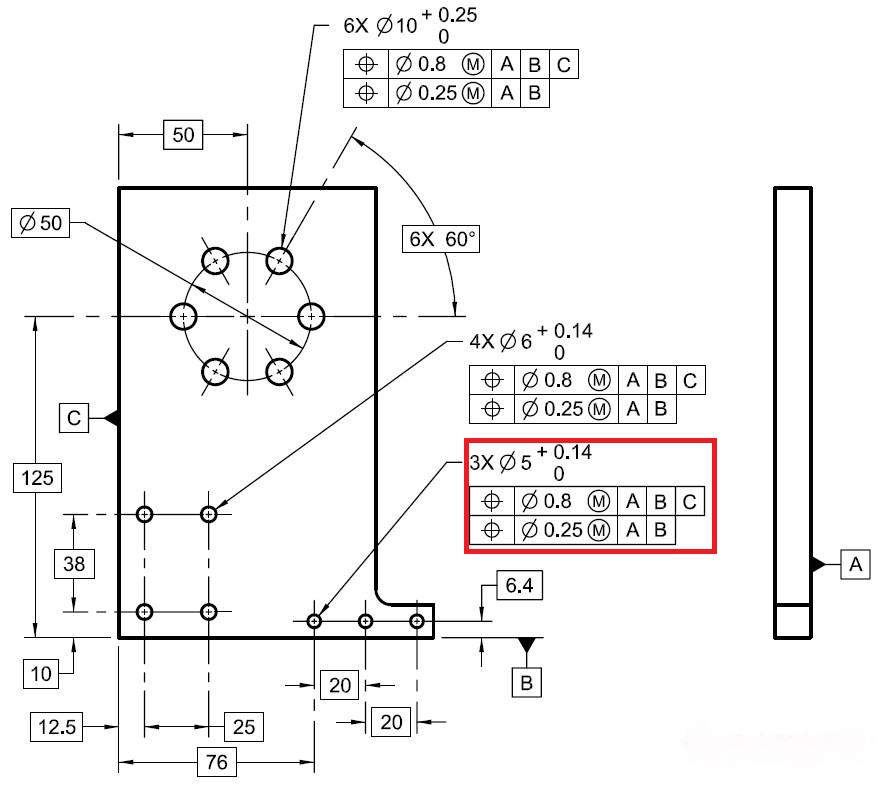

復合位置度是ASME Y14.5標準的規定，如下示例：
- 第一行控制： 要素組公差帶相對于A\B\C基準的理論位置要求，要素組之間也有理論位置要求；被測要素的軸線落在公差帶內才合格；

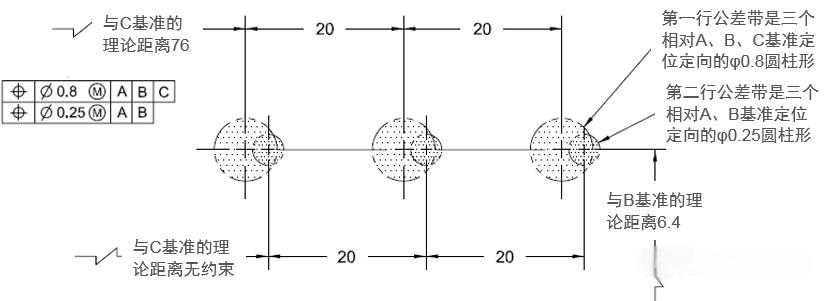

- 第二行控制：第二行只有A基準，只控制相對A基準的垂直度（方向），除此之外，還控制孔要素之間的相對位置（理論值）。公差帶如下圖：
